CompactPCI/CPCI背板，也常被称为CPCI底板，是设计CPCI系统时，不可或缺的重要组成部分。为了使交换串行信号的连接方式，能够满足背板高性能的需求，客户需要专业的设计团队来实现对CPCI背板的设计与定制。
CPCI背板技术为豪恩科技公司引以自豪的技术，我们为客户提供的3U/6U、2-18槽CPCI背板，产品完全符合PICMG核心规范、热插拔规范和系统管理规范。豪恩科技的产品提供多种配置选项，包括：特有抗冲击、抗震动设计，多种电源接线形式，系统槽位置左侧、右侧可选。
此外，豪恩科技公司具有丰富的CPCI背板设计经验，能够根据客户的个性化应用需求，定制非标的不同形状、不同尺寸，基于CPCI总线的CPCI背板。豪恩科技的定制CPCI背板经过了严格的信号完整性测试、电磁兼容测试和冲击、震动测试，保证产品在各种恶劣环境下工作的可靠性。
同时，我们还为客户提供自主研发的CPCI背板压接机，以及Erni，AMP等知名厂商的高质量接插件，并提供CPCI背板压接服务，为客户提供优质的设计与解决方案。
|
|
|
|
 |
|
 |
|
 |
|
 |
|
| |
| CompactPCI (CPCI) 背板产品参数 |
|

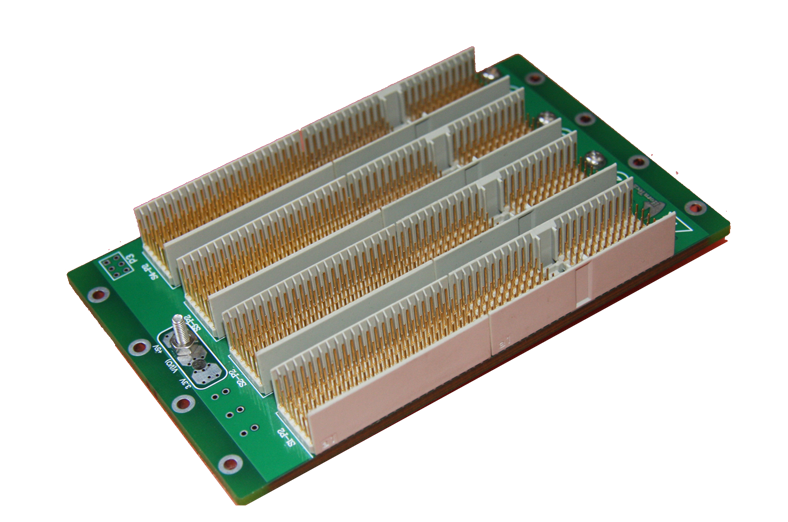

HT-3U-4 CPCI背板 |
HT-3U-8 CPCI背板 |
HT-6U-8 CPCI背板 |
HT-6U-8 CPCI背板 |
HT-3U-8 CPCI背板 |
高度 |
3U |
3U |
6U |
6U |
3U |
尺寸(mm) |
100×160 |
100×160 |
233.15×160 |
233.15×160 |
100×160 |
槽数 |
4 |
8 |
8 |
8 |
8 |
总线带宽 |
32/64bit，33/66MHz |
32/64bit，33/66MHz |
32/64bit，33/66MHz |
32/64bit，33/66MHz |
32/64bit，33/66MHz |
系统槽位置 |
左侧、右侧可选 |
左侧、右侧可选 |
左侧、右侧可选 |
左侧、右侧可选 |
左侧、右侧可选 |
工作环境 |
-40℃到+85℃ |
-40℃到+85℃ |
-40℃到+85℃ |
-40℃到+85℃ |
-40℃到+85℃ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
| |
| |
|
HT-6U-7 CPCI背板 |
HT-6U-10 CPCI背板 |
高度 |
6U |
6U |
尺寸(mm) |
233.5×160 |
233.5×160 |
槽数 |
7 |
10 |
总线带宽 |
32/64bit，33/66MHz |
32/64bit，33/66MHz |
系统槽位置 |
左侧、右侧可选 |
左侧、右侧可选 |
工作环境 |
-40℃到+85℃ |
-40℃到+85℃ |
|
|
|
|
|
|
|
|
|
|
