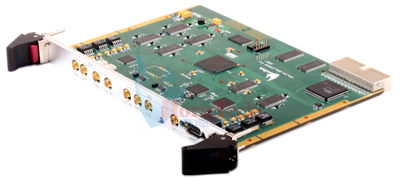

HT-AD-CPCI-210M板卡功能：
- 2通道12Bit 210M AD；
- 2通道16Bit 400M DA；
- 板载1GB SDRAM，每通道512MB。
|
|
 |
|
|
|
HT-AD-CPCI-210M板卡特点：
- 高性能数据采集，最高可以达到210M的高速采样率。
- 宽适应能力模拟输入：
- 输入信号可为单端或差分信号，输入模拟信号频率范围为1kHz～210MHz；
- 输入信号电压范围为：20uV～10V；
- 输入信号可完全隔离；
- 输入信号增益可编程，调整范围-44db到+40db，调整步长为1db；
- 输入阻抗为50欧姆，可根据用户需要调整。
- 控制能力灵活：
- 16个可编程的I/O控制信号。支持5V COMS电平。分为两组，每组8bit，方向可编程；
- 有多种AD信号触发方式，软件触发、模拟触发、数字触发、内触发等；
- 数据处理能力强大，可对数据流进行实时处理；
- 数据的存储深度可达512M×8bit。
- 支持32bit 5V 6U CPCI总线。
- 支持Windows 2000/XP操作系统。
- API函数支持VB/VC++/Delphi/BCB等编程环境。
- 支持模拟信号触发、数字信号触发、软件触发和同步触发四种触发源。
- 触发方式：前置、中间、后置、延迟。
- IO接口：
- MCX：模拟信号输入接口；
- RJ45：差分模拟信号输入接口；
- 可编程并行控制接口：由两组8bit接口组成，每组接口方向可编程，接口支持5V COMS电平。另外从可编程控制接口输出+12V、-12V、GND，这组电源与板卡电源隔离，可以保证板卡不受外部信号干扰。
- 温度：
- 工作温度：0至65℃（可定制-40℃至85℃）；
- 存储温度：-50至100℃。
|
|
