一、 简介
本产品是一种能够对最多256芯电缆进行快速智能测试的便携式设备。该设备可以对电缆的长度、阻抗、故障点、短路断路、耐压等信息进行快速智能测量。测量数据由设备中的智能计算机自动判读，用户无需学习专用仪器的操作即可立即上手，从而最大限度地减轻了用户的测试负担，所需的测量时间也从传统手段的几小时甚至几天缩短到几秒钟，极大地提高了测试效率。

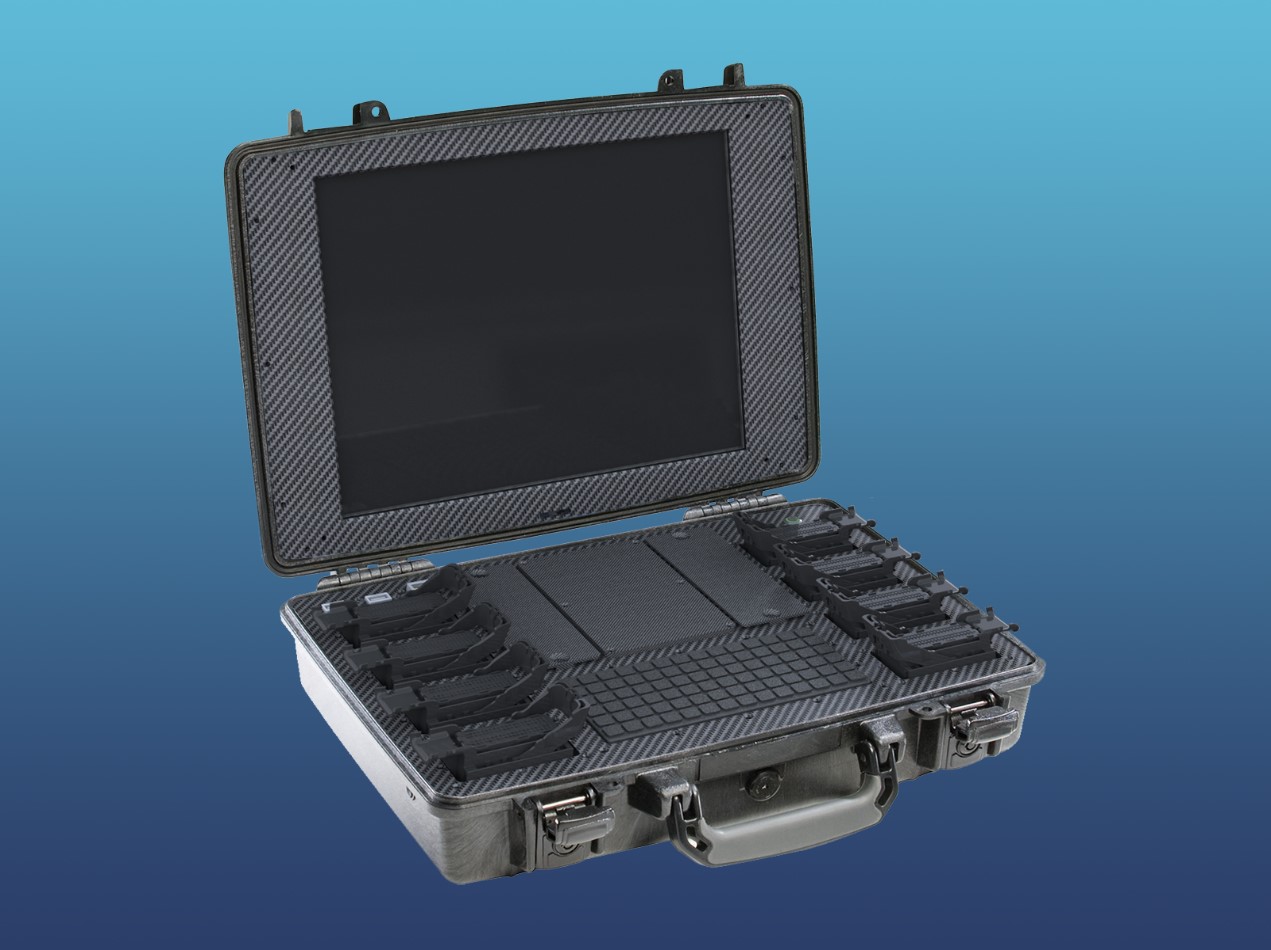

本产品体积小、重量轻，可由电池供电，方便随身携带以满足现场测试的应用。本产品符合军用电子测量仪器的最高标准：GJB3947-2000（1级），可在-40~60°C的环境温度中工作，具有IP67级防水防尘特性，可在各种恶劣环境中工作使用。
用户的易用性是本产品的设计核心理念之一。在配合定制的电缆适配器后，本产品的操作无需进行任何设置，只需点击“开始测试”，设备即可完成所有测试工作，并以最简单的“通过/失败”告知用户测试结果。如果电缆出现故障，设备会直接将故障类型和精确到厘米级的故障点告知用户，而不是需要用户专门学习后才可掌握的各种复杂的测试曲线。
|
|
 |
|
|
二、 主要功能
1. 多芯电缆测试；
用户的被测电缆可以是一根具有最多256个独立芯的电缆，也可以是最多256根独立的屏蔽电缆，也可以是一根具有最多128对双绞线的电缆，也可以是最多128对独立的双绞线，也可以是以上的任意组合。系统会对连接在设备上的所有电缆进行一次性测量。
为了方便用户的自动化测试，对不同的电缆可以配置不同的适配器。适配器可以根据用户的电缆定制。使用定制的适配器后，用户可以对带有连接器的电缆进行准确的全自动测量。软件会直观的用图形方式显示电缆和连接器的示意图，以告知用户电缆的测试结果，例如某根电缆在某个位置出现短路、断路，或者渗水等。
|
|
|
2. 测量电缆长度、阻抗和故障点：

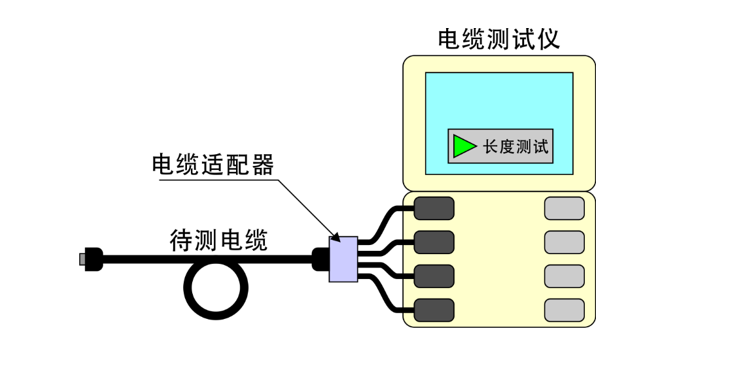

本产品的一项主要功能是对电缆使用时域反射法进行电缆长度和故障点的测试。该功能要求用户将电缆的单端连接至设备，另一端悬空。本产品会按照程序设定向每个电缆芯发送信号并测量其反射波，得出每根电缆的阻抗曲线。根据阻抗曲线，程序会自动判断电缆的长度、每一点处的阻抗，以及可能的故障点。产品会对故障点进行自动分类，判断该故障点的类型，包括短路、断路以及疑似连接不可靠点。对于均匀传输线，如同轴电缆或双绞线，故障点的定位分辨率可达厘米级。用户还可以查看电缆上每一点的阻抗特性，以确定电缆的健康状况。
|
|
 |
|
|
3. 测试电缆的连通性：有无短路或断路；
通过测试电缆的故障点，本产品可确定电缆的连通性，即电缆有无短路或断路。当电缆在某处出现断路或短路时，该芯的阻抗曲线会出现明显的异常。本产品会直接提醒用户可能出现的断路和短路点所在的位置。

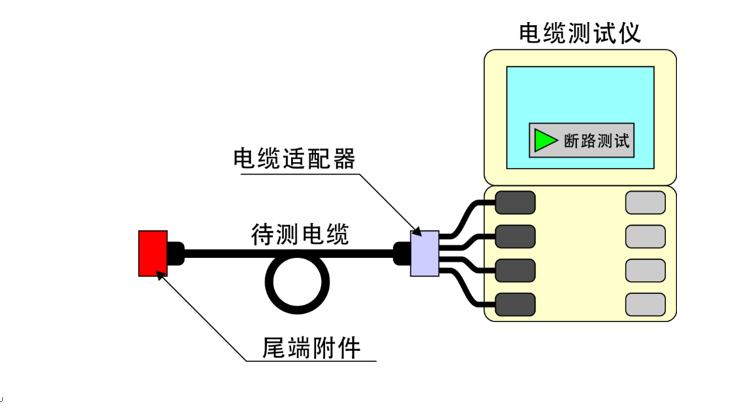

该方法可以检查电缆中间出现的问题。但如果电缆末端连接器出现断路问题，该方法无法获知。因此本产品随电缆适配器提供了选配的尾端附件。将尾端附件连接到末端连接器后，用户即可获知末端连接器是否会出现接触不良等断路情况。该方法提供了从始端连接器到末端连接器的完整电缆检查方案。
|
|
 |
|
|
4. 测试电缆的绝缘；

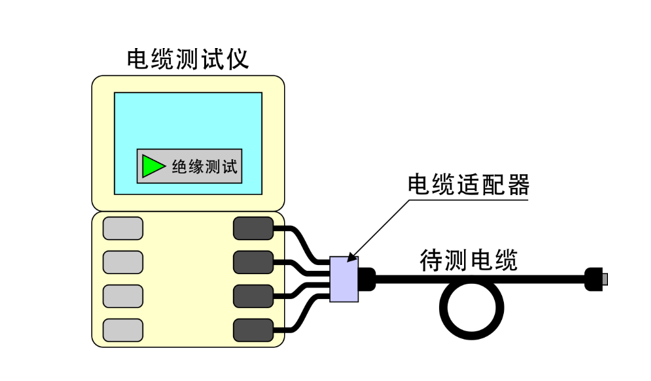

本产品标配内置的高压绝缘测试装置，可独立测量电缆中每一根芯线的耐压。测试电压为50~250V，由用户任意选择。需要更高的测试电压的用户也可进行定制。在单次测试中，不同的芯线也可以选择不同的测试电压进行测试。用户可以在定做电缆适配器时将耐压信息告知我公司，这样每次连接电缆适配器后，产品会自动为每根芯线选择合适的测试电压。
该方法可以检查电缆中间出现的问题。但如果电缆末端连接器出现断路问题，绝缘测试的结果将会以简单的“通过/失败”告知用户。测试失败的电缆芯线按产品会显示绝缘电阻。
|
|
 |
|
|
5. 对电缆进行远程编号；

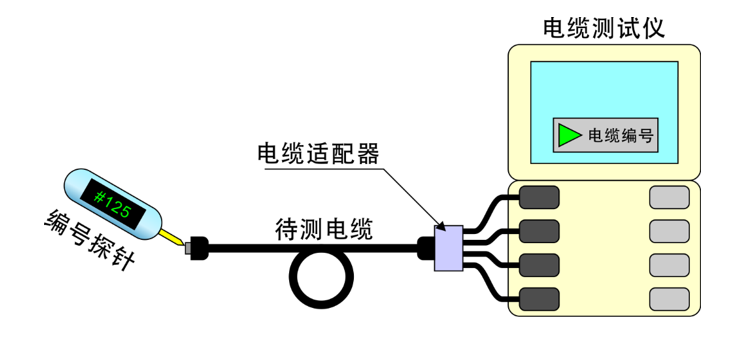

对于需要进行电缆编号的用户，本产品提供了选配的电缆编号探针。使用时，将电缆的一端连接至本产品的主机，另一端悬空。打开电缆编号功能后，用探针点击电缆末端的芯线，探针上的小型显示器会显示出该电缆的编号。
|
|
 |
|
|
6. 结果处理
电缆测试的结果可以保存在设备内或U盘中，随时可调出查看。结果也可以导出至第三方软件，如Excel中进行查看。也可通过以太网传输至上位机。
|
|
|
|
三、 性能指标
- 最大测量芯数：256（单端）、128（差分）
- TDR测试电压：1V（单端）、+/-1V（差分）
- 长度测量分辨率：5cm
- 绝缘测试电压：50V~250V（标配），50V~1kV（可定制）
- 显示器：15英寸带有红外触摸的液晶显示器，分辨率1280 x 1024，日光下可见
- 对外接口：TDR测试接口、绝缘测试接口、USB接口、千兆以太网接口、交流充电接口
- 操作系统：Windows 7
- 电池工作时间：约4小时
- 工作温度：-40~60°C
- 储存温度：-40~85°C
- 体积：42.4 x 33.2 x 11.1 cm
- 重量：约7kg（含电池），水中漂浮
- 防护等级：上盖闭合时：IP67 上盖打开时：IP55
|
|
|
